MU-0808 8×8 digitale oudiomatriks

Die FHBAVTEC MU-0808 8×8 Digital Audio Matrix is ​​'n ondernemingsgraad 8×8 Digital Audio Matrix-verwerker wat ontwerp is vir komplekse seinroetering, presisievermenging en gevorderde dinamiese verwerking in professionele AV-omgewings. Aangedryf deur 'n industriestandaard ADI SHARC 21489 DSP-enjin wat teen 450 MHz SIMD werk, lewer die MU-0808 ultra-lae latensie klankuitvoering en ongerepte klankgetrouheid oor korporatiewe raadsale, hoëronderwysouditoriums, regeringsfasiliteite en multifunksionele geleentheidsruimtes.

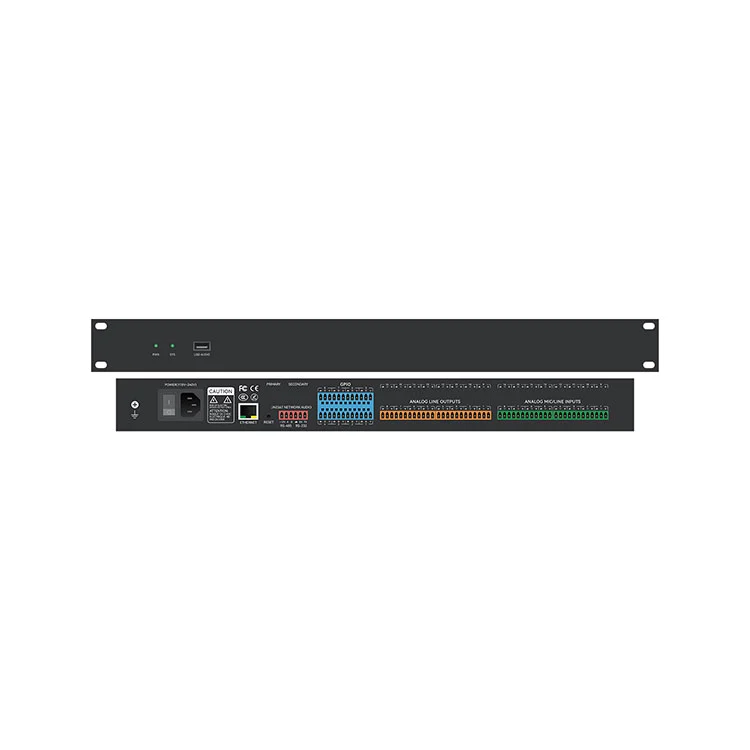

Omhul in 'n kompakte 1U-rakgemonteerde staalonderstel, verenig die MU-0808 noodsaaklike oudio-DSP-algoritmes—insluitend Akoestiese Echo-kansellasie (AEC), Adaptive Feedback-onderdrukking (AFC), Aktiewe Geraasbeheer (ANC), Gain-Sharing Auto-Mixing, Matrix-kompressie, EQ/Grafiese kompressie, EQ-parametriese en dinamiese kompressie. Met multi-protokol beheer koppelvlakke, insluitend Ethernet (TCP/IP), RS232, RS485, en aanpasbare GPIO logika-poorte, bied die MU-0808 naatlose integrasievermoë vir moderne AV-stelsels.

Sleutel kenmerke

• 8 analoog insette en 8 analoog uitsette:Gebalanseerde Phoenix-blokterminaalverbindings wat lyn/mikrofoonseine ondersteun met individuele versterkingsbeheer.

•ADI SHARC 21489 DSP-argitektuur:Hoëprestasie 450 MHz SIMD drywende punt verwerker wat intensiewe intydse oudio-algoritmes hanteer.

•Pro-oudio-resolusie:24-bis / 48 kHz digitale steekproeftempo wat deursigtige klankomskakeling en dinamiese omvang lewer.

• Akoestiese eggo-kansellasie (AEC):Hardeware-versnelde AEC-algoritme elimineer akoestiese terugvoer en ver-end stem-eggo's tydens afgeleë videokonferensies.

• Outomatiese terugvoerbeheer (AFC):Dinamiese kerffilteralgoritme identifiseer en onderdruk akoestiese terugvoer (huil) intyds.

• Aktiewe geraasbeheer (ANC) en outo-menging:Agtergrondgeraasvermindering saam met versterking-deling outo-menging vir multi-mikrofoonbestuur.

• Omvattende EQ & Dinamika:Multi-band Parametriese EQ (PEQ), grafiese EQ, hoogdeurlaat/laagdeurlaatfilters, uitbreiding, kompressor, beperker en dinamiese geraashek.

• Matriksroetering en kanaalvertraging:Arbitrêre seintoewysing en vermenging oor 8×8 kruispunte met tot 1 200 ms verstelbare vertraging per kanaal.

• USB-oudioklas-koppelvlak:Bestuurderlose 1-in/1-uit USB-oudio-koppelvlak vir naatlose integrasie met sagte-kodek-platforms (Zoom, Microsoft Teams, Webex).

• Konfigureerbare GPIO-integrasie:8 programmeerbare algemene inset-/uitsetpoorte vir skakelaarlogika, toneelherroeping en nooddempers.

• Buigsame stelselbeheer:Tweerigting-opdragondersteuning via Ethernet, RS232 en RS485 vir derdeparty-beheerstelsels en kamera-opsporing-outomatisering.

• 1U rek omhulsel:Standaard 19-duim 1U-rak-monteerbare ontwerp vir naatlose rekontplooiing.

DSP Kernverwerking

Die MU-0808 8×8 Digital Audio Matrix bied 'n intuïtiewe en buigsame DSP-matriksargitektuur wat stelselintegreerders toelaat om seinverwerkingskettings aan te pas volgens spesifieke akoestiese vereistes van die lokaal:

• AEC (Acoustic Echo Cancellation): Hoë-doeltreffendheid eggo kansellasie geoptimaliseer vir vol-dupleks interaktiewe konferensies, wat die verre-end spreker terugvoer voorkom.

• AFC (aanpasbare terugvoeronderdrukking): Intydse terugvoerbespeuring en aanpasbare kerffrekwensiefiltrering om maksimum stelselwins te handhaaf - voor terugvoer.

• Outo-menger (Gain-Sharing Algoritm): Balanseer outomaties wins oor verskeie aktiewe mikrofoonkanale om bestendige stelselwins en spraakverstaanbaarheid te handhaaf.

• Equalization Suite: Onafhanklike multi-band PEQ, Grafiese EQ, High-Pass, Low-Pass, en All-Pass filters vir presiese luidsprekerinstelling en kamerkorreksie.

• Dynamics Suite: Invoer/Uitvoer-uitbreiders, Kompressors, Beperkers, Dinamiese Omvangbeheerders en Geraashekke vir hoofruimtebestuur.

• Matriksroetering en -belyning: Kruispunttoewysing met fasebeheer, versterkingbesnoeiing en digitale vertragingsbelyning tot 1 200 ms per uitsetlyn.

Beheer en stelselintegrasie

Die MU-0808 8×8 Digital Audio Matrix is ​​ontwerp vir professionele AV-stelselontwerpe en bied robuuste verbindings- en bestuursopsies:

• PC-beheersagteware: Toegewyde Windows GUI-sagteware laat intydse visuele konfigurasie van DSP-kettings, roetematrikse, EQ-reaksiekrommes en GPIO-kartering oor TCP/IP toe.

• Gesentraliseerde outomatisering: Oop seriële protokol via RS232/RS485 vir integrasie met Crestron, AMX, Extron en ander beheerverwerkers.

• Kameranasporing-integrasie: Direkte reeksopdraguitvoer om PTZ-kameravoorinstellings te aktiveer gebaseer op aktiewe mikrofoonhekaktiwiteit.

• GPIO Logic Control: 8 multi-funksie logika poorte konfigureerbaar vir eksterne kontak sluitings, fisiese volume potensiometers, LED aanwysers, of brandalarm noodverwydering.

Teiken toepassings

• Korporatiewe Raadsale en Konferensiesentrums: Hoëdefinisie-spraakversterking en eggovrye videokonferensies.

• Hoër Onderwys en Lesingsale: Multi-mikrofoon-outo-menging, kameranasporing-sneller en kamermatriksverspreiding.

• Regering- en bevelsentrums: Hoëbetroubare oudioverwerking met fisiese GPIO-noodverstellings.

• Multifunksie-ouditoriums en geleentheidsruimtes: Dinamiese klankverspreiding en sonevertragingsbelyning.

• Kommersiële AV-stelsels: Multi-sone agtergrondmusiekverspreiding en blaaimatriksstelsels.

Tegniese spesifikasies

Gereelde Vrae

V1: Ondersteun die FHBAVTEC MU-0808 eggo-kansellasie vir sagte-kodek-videokonferensieplatforms soos Zoom of Microsoft Teams?

Antwoord: Ja. Die MU-0808 8×8 Digital Audio Matrix beskik oor toegewyde hardeware-gebaseerde akoestiese eggo-kansellasie (AEC) en 'n geïntegreerde 1-in/1-uit USB-oudio-koppelvlak. Deur die MU-0808 aan 'n konferensiekamer-rekenaar via USB te koppel, verskaf die verwerker verwerkte, eggo-vrye mikrofoonseine direk aan Zoom, Microsoft Teams of Webex, terwyl die verste spraak-eggo's en plaaslike akoestiese gehuil uitskakel.

V2: Hoe is die MU-0808 opgestel, en kan dit geïntegreer word met derdeparty-AV-beheerstelsels?

Antwoord: Die MU‑0808 word gekonfigureer deur gebruik te maak van 'n Windows PC-beheersagteware oor Ethernet (TCP/IP), wat 'n visuele koppelvlak bied vir seinroetering, EQ-instelling, dinamiese verwerking en toneelvoorinstellingbestuur. Vir derdeparty-integrasie beskik die eenheid oor oop RS232- en RS485-beheerprotokolle, wat volle beheer moontlik maak via Crestron-, Extron-, AMX- of PTZ-kameraopsporingsbeheerders.

V3: Watter funksies kan aan die 8 konfigureerbare GPIO-poorte toegewys word?

Antwoord: Die 8 GPIO logiese poorte kan onafhanklik as digitale insette of uitsette geprogrammeer word. Gewone integrasiegebruiksgevalle sluit in die koppeling van fisiese drukknoppies vir vooringestelde toneelherroepe, skakeling met LED-statusaanwysers, die aktiveer van noodstelseldempers via brandalarmkontaksluitings, of die koppeling van analoogpotensiometers vir muurgemonteerde sonevolumebeheer.

V4: Verskaf die MU‑0808 fantoomkrag vir kondensormikrofone, en hoe word versterking aangepas?

Antwoord: Ja. Al 8 analoog insette beskik oor individueel skakelbare +48V fantoomkrag wat deur die beheersagteware gekonfigureer kan word, wat dit ten volle versoenbaar maak met professionele kondensor en grensmikrofone. Invoervoorversterkerversterking is verstelbaar van 0 tot +48 dBu in die sagteware om verskeie mikrofoon- en lynvlakbronne te akkommodeer.
